Lavspænding børsteløse gearmotorer

48V børsteløs gearmotor

Spændingsstørrelse: 48V ， 60mmx60mm-104mmx104mm

Bedømt strøm: 25-400W

Bedømt hastighed: 3000 omdrejninger pr. Minut

Bedømt strøm: 1.0-10.5A

Drejningsmoment: 0,2-1,27n.m

Ingen tidligere artikel | NÆSTE

+ Kontakt os + Katalogdownload Produktvideo

ANVENDELSE AREAL

Vi er en højteknologisk virksomhed dedikeret til produktion og salg af AC-gearreduktionsmotorer, små reduktionsmotorer, servospecifikke planetariske reduktionsgear, DC børsteløse og børsteløse motorer og andre produkter.

Logistik -sortering
Automatiske robotter
Laserskæring
Adgang til kontrolport
Photovoltaic Power Station
Medicinsk udstyr
AGV

Produktbeskrivelse

Den 48V børsteløse gearmotor er en alsidig og effektiv motor designet til en række applikationer. Med dimensioner, der spænder fra 60 mm x 60 mm til 104 mm x 104 mm, kan denne motor passe ind i forskellige udstyrsstørrelser. Det kan prale af en nominel effekt mellem 25W til 400W, hvilket gør den velegnet til både lette og tunge opgaver. Motoren fungerer med en konsekvent nominel hastighed på 3000 o / min, hvilket sikrer en jævn og pålidelig ydelse. Den har en nominel strøm på 1,0 til 10,5A, hvilket indikerer dens effektivitet og energibesparende kapacitet.

En af de vigtigste specifikationer for denne motor er dets drejningsmoment, der er vurderet til 0,2-1,27 n.m, som giver tilstrækkelig kraft til køremekaniske systemer. Det børsteløse design forbedrer holdbarheden og reducerer vedligeholdelsesbehov, da der ikke er børster, der slides over tid. Dette bidrager også til mere støjsvage drift og højere effektivitet sammenlignet med børstede motorer.

Den 24V børsteløse gearmotor er ideel til brug i automatiseringssystemer, robotik, elektriske køretøjer og andre industrielle applikationer, hvor præcis kontrol og langsigtet pålidelighed er vigtig. Dens kompakte størrelse kombineret med robuste ydelsesegenskaber gør det til et foretrukket valg for ingeniører og designere, der søger motorløsninger af høj kvalitet.

Lavspændingsmotorparametre

Model	Spænding V	No-Load strøm EN	Hastighed uden belastning RPM	Bedømt magt W	Bedømt strøm EN	Bedømt hastighed RPM	Bedømt drejningsmoment N.M.	Karakterbeskyttelse Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Type

Lavspændingsmotor

Type	Model
	Pinionskaft	Rund aksel
Blytrådtype	S2BLD25-48GN	S2BLD25-48A
	S4bld60-48gn	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

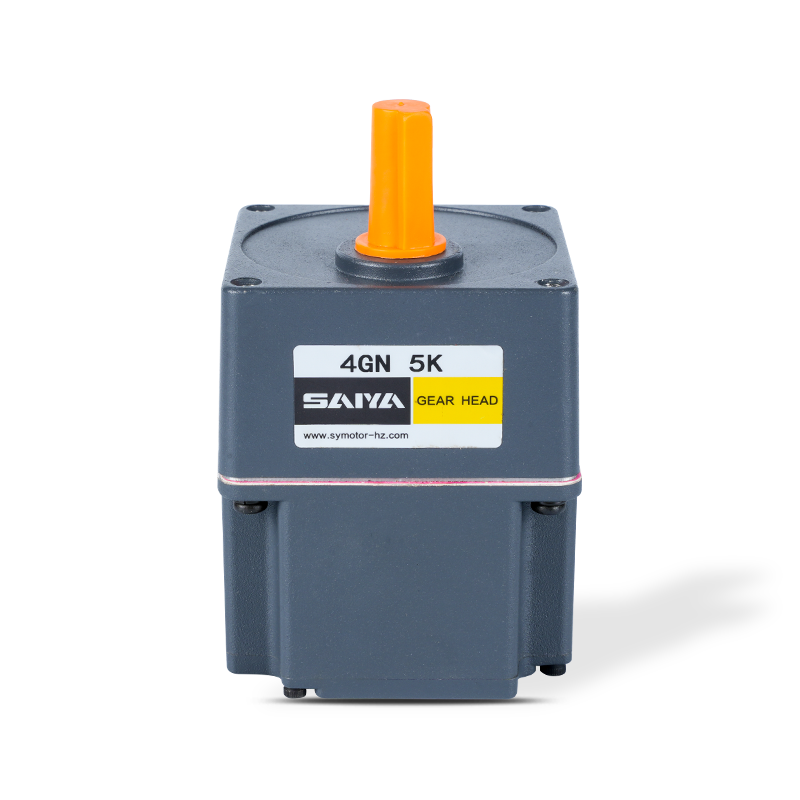

Parallel Shaft Gearhead (solgt separat)

Gearhovedtype	Gearhead -model	Gearforhold

Lang levetid ● Lav støj	2gn □ k 4Gn □ k 5GU □ KB 6GU □ KB	3、3,6、5、6、7,5、9 、 12,5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (decimal Gearhead)

Indtast gearforholdet i boksen inden for modelnavnet.

Gear Motor-drejningsmomentbord

Gearhead og mid-gearbox kan sælges separat.

Indtast gearforholdet i boksen () inden for modelnavnet.

Den farvede baggrund □ angiver den samme roterende retning af motoren, mens andres roterende retning er modsat.

Hastigheden beregnes ved at dele motorens synkrone hastighed med gearforholdet. Den faktiske hastighed er 2% ~ 20% mindre end den viste værdi, afhængigt af størrelsen på belastningen.

For at reducere hastigheden ud over gearforholdet i tabellen skal du fastgøre et decimal gearhoved (gearforhold: 10) mellem gearhovedet og motoren. I dette tilfælde er det tilladte drejningsmoment 3n · m.

60 Series godtgørelse Torque Unit: Upside (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tillæg drejningsmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 -serie Tillægsmoment Enhed: UPSIDE (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tillæg drejningsmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 -serie Tillægsmoment Enhed: UPSIDE (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tillæg drejningsmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series Tillow Moment Unit: Upside (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Tillæg drejningsmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 seriedimensioner (enhed MM)

Monteringsskruer er inkluderet i gearhovedet.

Bly ledningstype

Vægt: Motor: 0,5 kg / gearhoved: 0,48 kg

Motor model

Gearhead -model

Gearforhold

Dimension

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Indtast gearforholdet i boksen (□) inden for modelnavnet

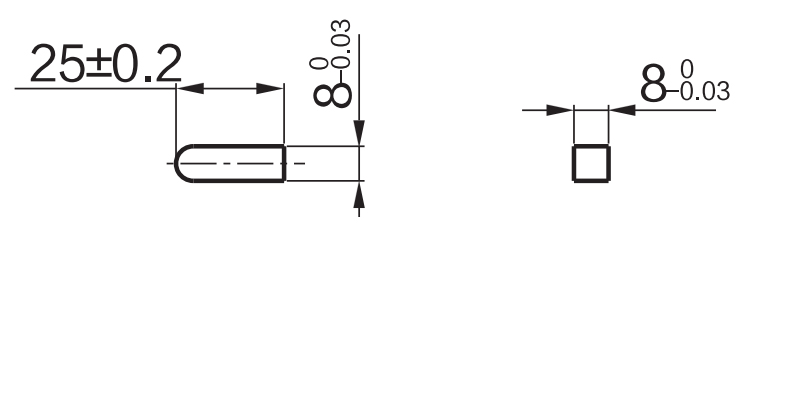

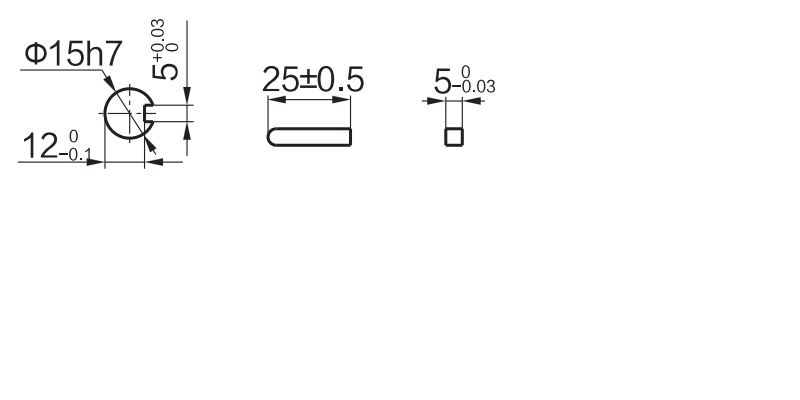

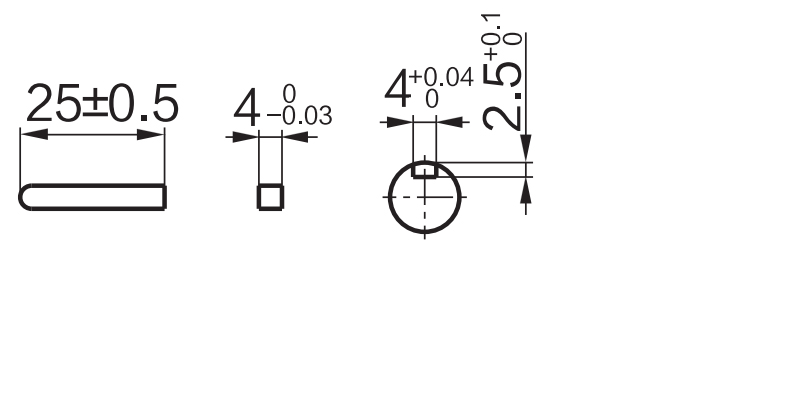

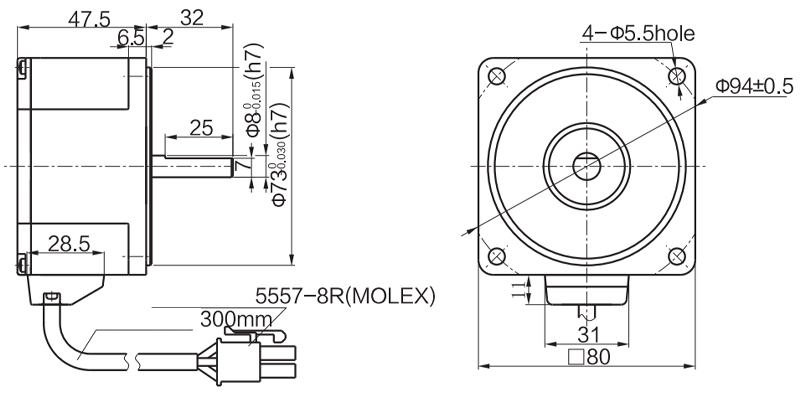

Skaftafsnit af rund aksel type

Eksklusiv vægt og skaftets sektion Motorisk form er den samme som af tandhjulstypen.

Decimal Gearhead

Det kan tilsluttes GN -tandhjulets skaft. 2Gn10xk / vægt: 0,2 kg

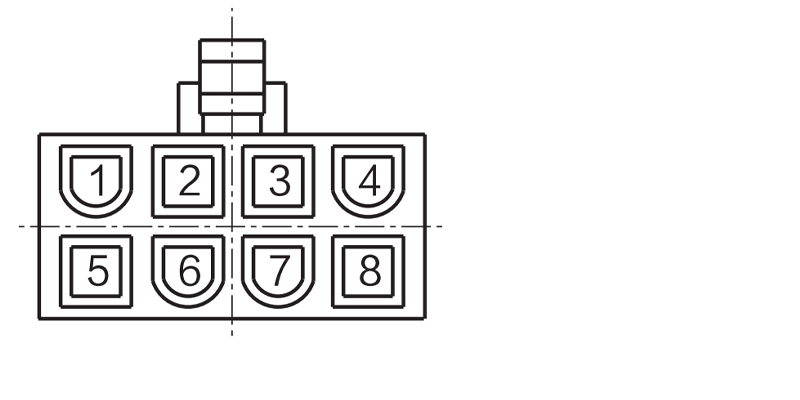

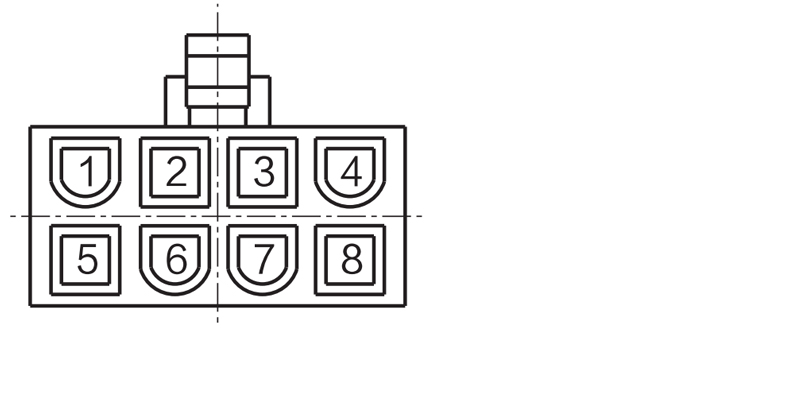

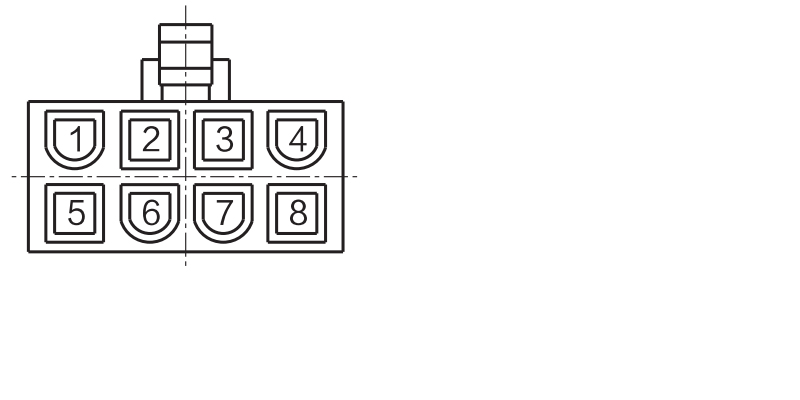

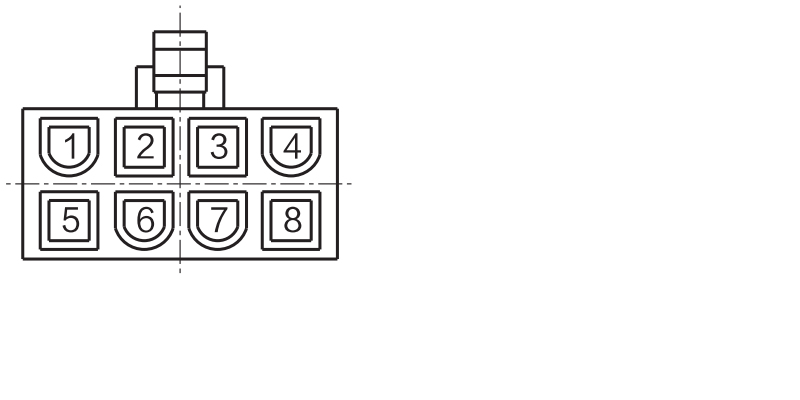

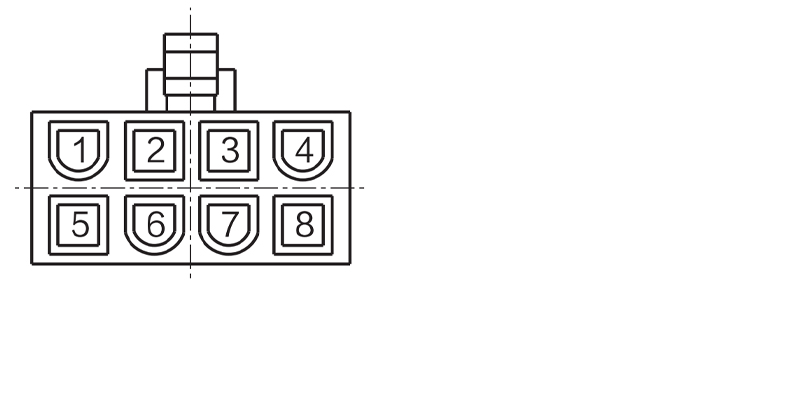

WRIE -stikhul tilsvarende signalforklaring

Plughul	1	2	3	4
Signal	U	W	Hz	HU
Plughul	5	6	7	8
Signal	V	GND	HW	VCC

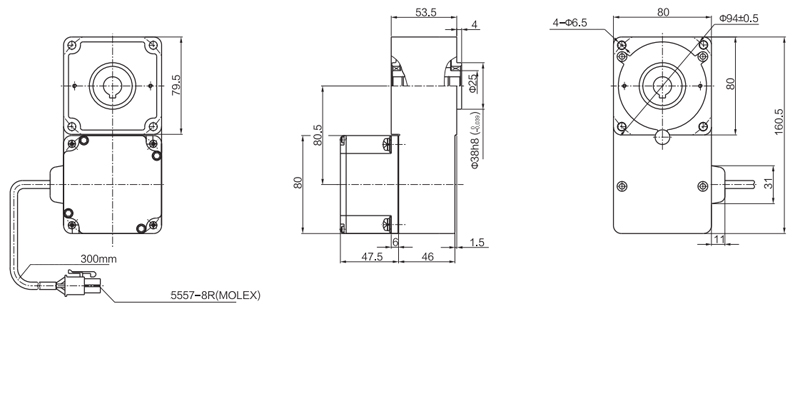

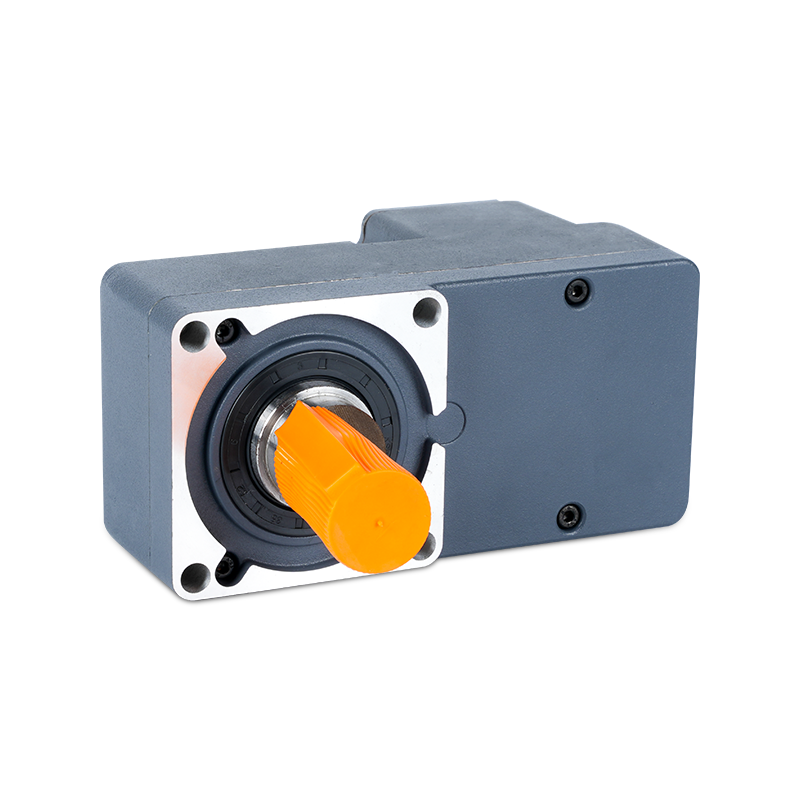

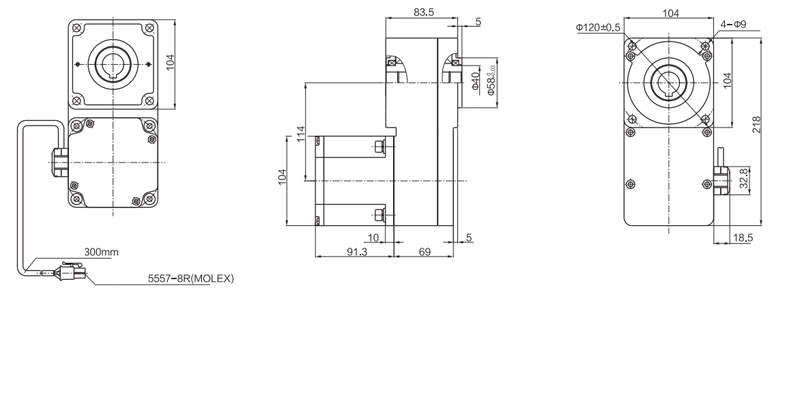

60 Tryk L Type Reducer
