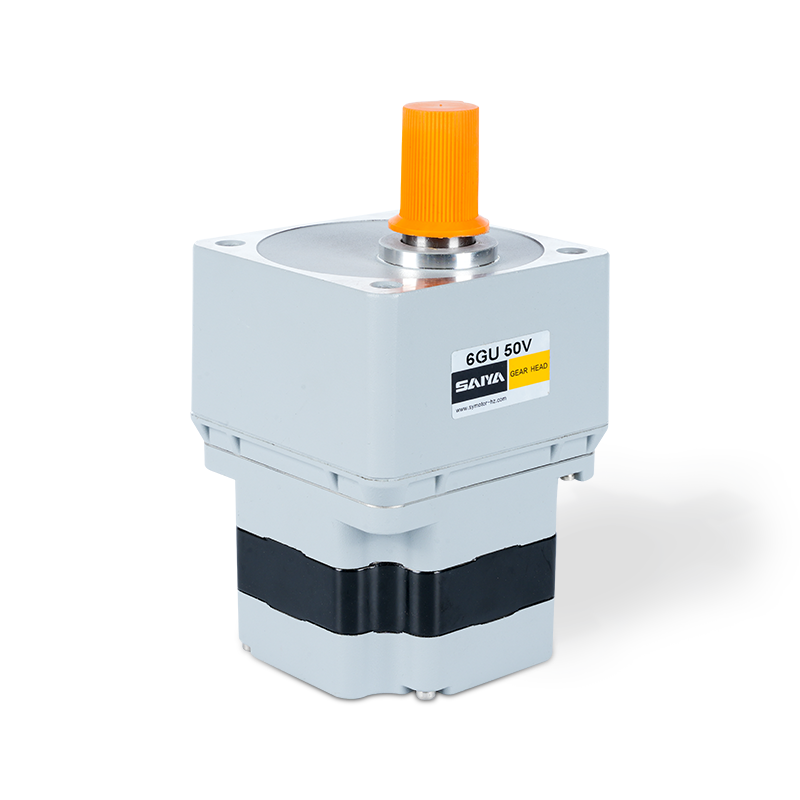

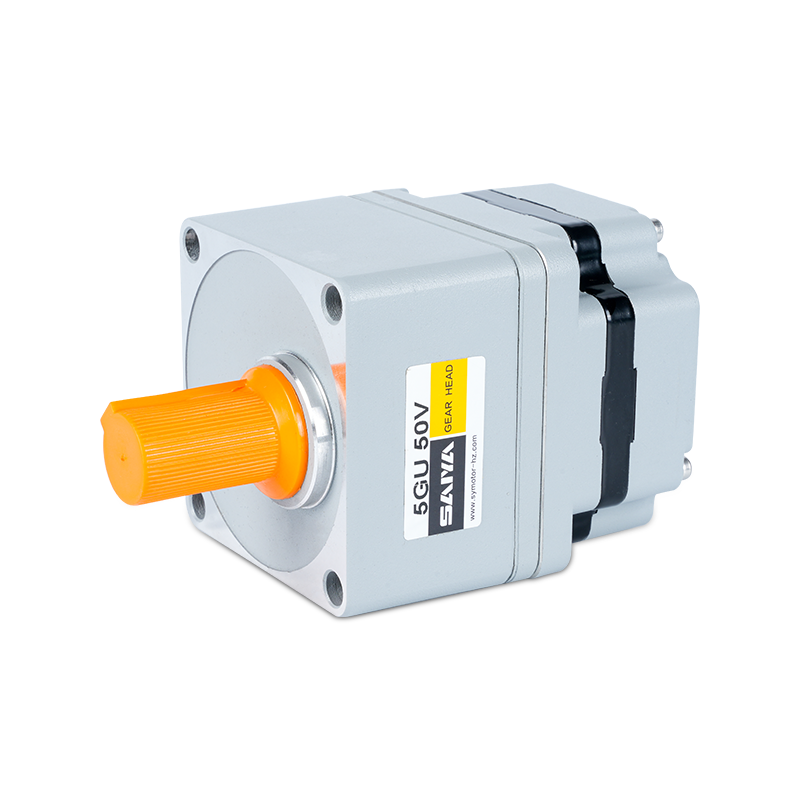

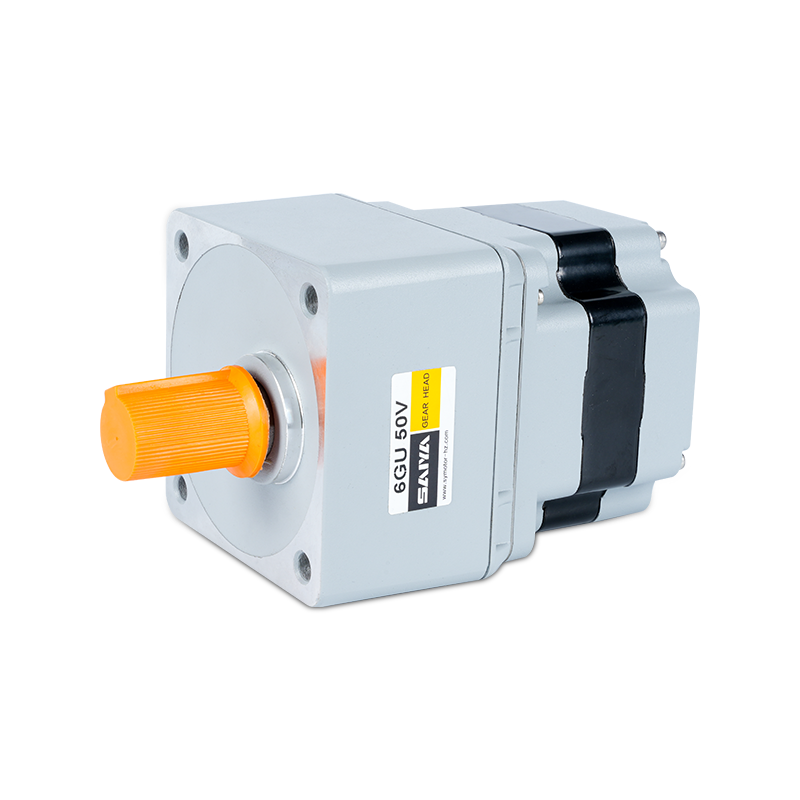

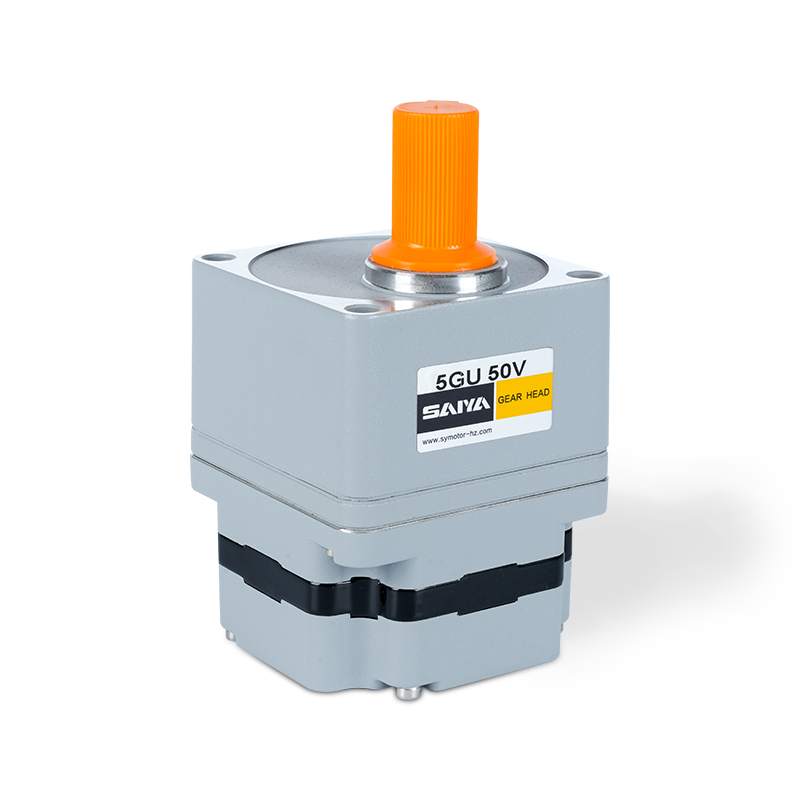

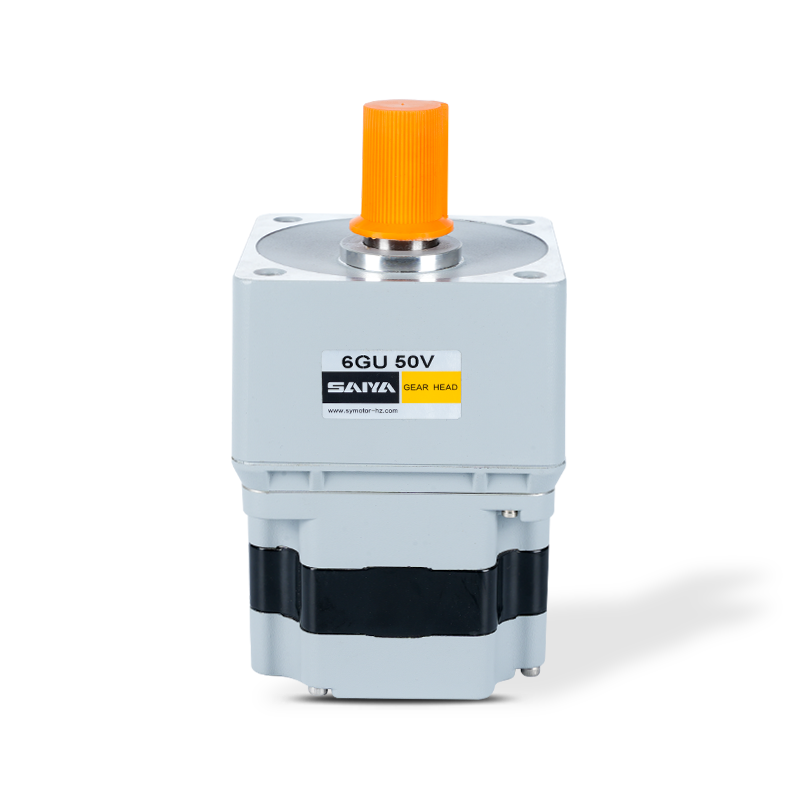

Højspænding børsteløse gearmotorer

220V-230V børsteløs gearmotor

Spændingsstørrelse: 220-230V ， 60mmx60mm-104mmx104mm

Bedømt strøm: 10-400W

Bedømt hastighed: 3000 omdrejninger pr. Minut

Bedømt strøm: 0,3-7,1a

Moment: 0,036-1,5n.m

Ingen tidligere artikel | NÆSTE

+ Kontakt os + Katalogdownload Produktvideo

ANVENDELSE AREAL

Vi er en højteknologisk virksomhed dedikeret til produktion og salg af AC-gearreduktionsmotorer, små reduktionsmotorer, servospecifikke planetariske reduktionsgear, DC børsteløse og børsteløse motorer og andre produkter.

Logistik -sortering
Automatiske robotter
Laserskæring
Adgang til kontrolport
Photovoltaic Power Station
Medicinsk udstyr
AGV

Produktbeskrivelse

220V-230VAC børsteløs gearmotor er en robust og effektiv løsning designet til forskellige applikationer, der kræver præcis og pålidelig bevægelseskontrol. Denne motor fungerer inden for et spændingsområde fra 220V til 230V, hvilket gør den velegnet til standard strømforsyninger. Dens kompakte dimensioner, der spænder fra 60 mm x 60 mm til 104 mm x 104 mm, giver mulighed for let integration i rumbegrænsede miljøer.

Med en nominel effekt mellem 10W og 400W giver denne motor alsidige ydelsesfunktioner. Det er konstrueret til at opnå en nominel hastighed på 3000 o / min, hvilket sikrer hurtig og konsekvent drift. Motorens nuværende træk varierer fra 0,3A til 7,1A, hvilket indikerer dens effektive strømforbrug i forhold til dets output.

Momentudgangen af denne børsteløse gearmotor varierer fra 0,036N.M til 1,5N.M, der henvender sig til forskellige drejningsmomentkrav på tværs af forskellige applikationer. Denne række drejningsmoment gør det ideelt til opgaver, der har brug for både blide og mere kraftfulde bevægelser.

220V-230VAC Børnefri gearmotor kombinerer høj effektivitet, kompakt størrelse og pålidelig ydelse, hvilket gør det til et fremragende valg til industriel automatisering, robotik og andre præcisionsdrevne felter. Dens evne til at levere ensartet drejningsmoment og hastighed, mens det opretholdes lavt strømforbrug, sikrer optimal funktionalitet og energieffektivitet.

Højspændingsmotorparametre

Model	Spænding V	Frekvens Hz	Bedømt magt W	Bedømt strøm EN	Bedømt hastighed RPM	Bedømt drejningsmoment N.M.	Karakterbeskyttelse Ip
S4bld25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4bld25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4bld40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4bld40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4bld60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4bld60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S4bld25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4bld25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4bld40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4bld40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4bld60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4bld60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S5bld40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S5bld40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S5bld60-220gn	220-230	50/60	60	0.70	2500	0.23	44
S5bld60-220gn	100-120	50/60	60	1.40	2500	0.23	44
S5bld90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5bld90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5bld120-220gn	220-230	50/60	120	1.40	2500	0.46	44
S5bld120-220gn	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motorspænding, strøm og hastighed tilpasses efter hans anmodning under den tilladte omstændighed af vedtagelig dimension.

Type

Højspændingsmotor

Type	Model
Type	Pinionskaft	Rund aksel
Blytrådtype	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220gn	S2BLD25-220A
	S4bld25-220gn	S4BLD25-220A
	S4bld40-220gn	S4BLD40-220A
	S4bld60-220gn	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Parallel Shaft Gearhead (solgt separat)

Gearhovedtype	Gearhead -model	Gearforhold

Lang levetid ● Lav støj	2gn □ k 4Gn □ k 5GU □ KB 6GU □ KB	3、3,6、5、6、7,5、9 、 12,5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (decimal Gearhead)

Indtast gearforholdet i boksen inden for modelnavnet.

Gear Motor-drejningsmomentbord

Gearhead og mid-gearbox kan sælges separat.

Indtast gearforholdet i boksen () inden for modelnavnet.

Den farvede baggrund □ angiver den samme roterende retning af motoren, mens andres roterende retning er modsat.

Hastigheden beregnes ved at dele motorens synkrone hastighed med gearforholdet. Den faktiske hastighed er 2% ~ 20% mindre end den viste værdi, afhængigt af størrelsen på belastningen.

For at reducere hastigheden ud over gearforholdet i tabellen skal du fastgøre et decimal gearhoved (gearforhold: 10) mellem gearhovedet og motoren. I dette tilfælde er det tilladte drejningsmoment 3n · m.

60 Series godtgørelse Torque Unit: Upside (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tillæg drejningsmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 -serie Tillægsmoment Enhed: UPSIDE (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tillæg drejningsmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 -serie Tillægsmoment Enhed: UPSIDE (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tillæg drejningsmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series Tillows Torque Unit: Upside (N.M)/ Belowside (KGF.CM)

Gearforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Udgangsakselhastighed	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Tillæg drejningsmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 seriedimensioner (enhed MM)

Monteringsskruer er inkluderet i gearhovedet.

Bly ledningstype

Vægt: Motor: 0,5 kg / gearhoved: 0,48 kg

Motor model

Gearhead -model

Gearforhold

Dimension

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Indtast gearforholdet i boksen (□) inden for modelnavnet

Skaftafsnit af rund aksel type

Eksklusiv vægt og skaftets sektion Motorisk form er den samme som af tandhjulstypen.

Decimal Gearhead

Det kan tilsluttes GN -tandhjulets skaft. 2Gn10xk / vægt: 0,2 kg

WRIE -stikhul tilsvarende signalforklaring

Plughul	1	2	3	4
Signal	U	W	Hz	HU
Plughul	5	6	7	8
Signal	V	GND	HW	VCC

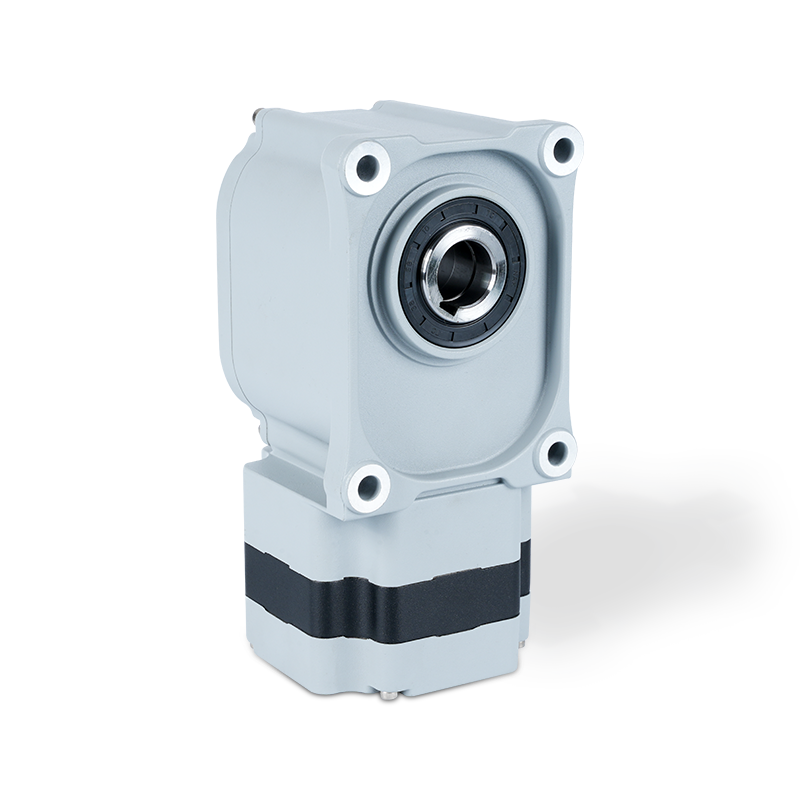

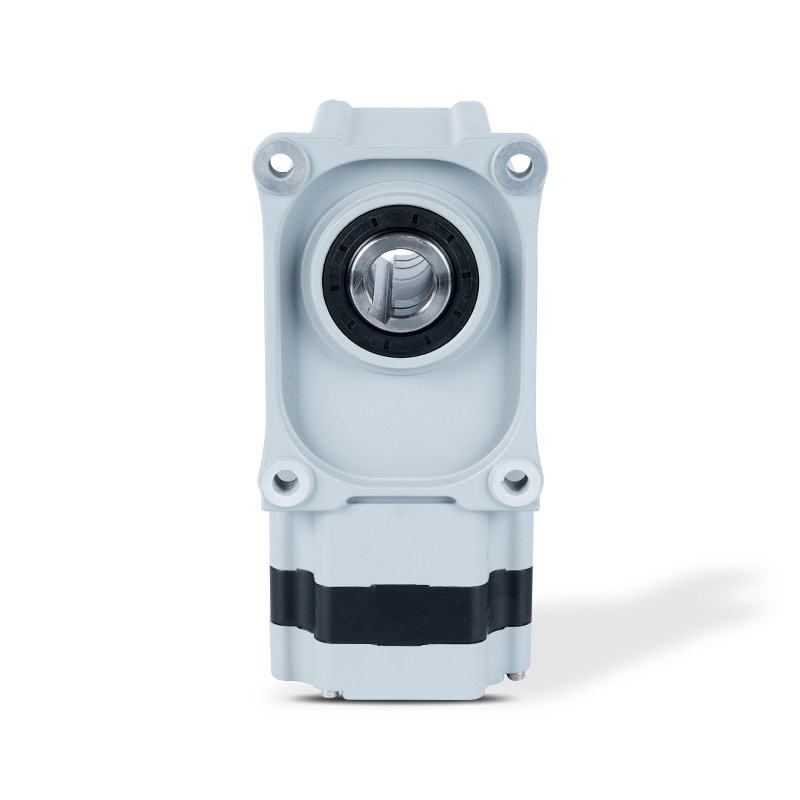

60 Tryk L Type Reducer
