Børstede DC Gear Motors

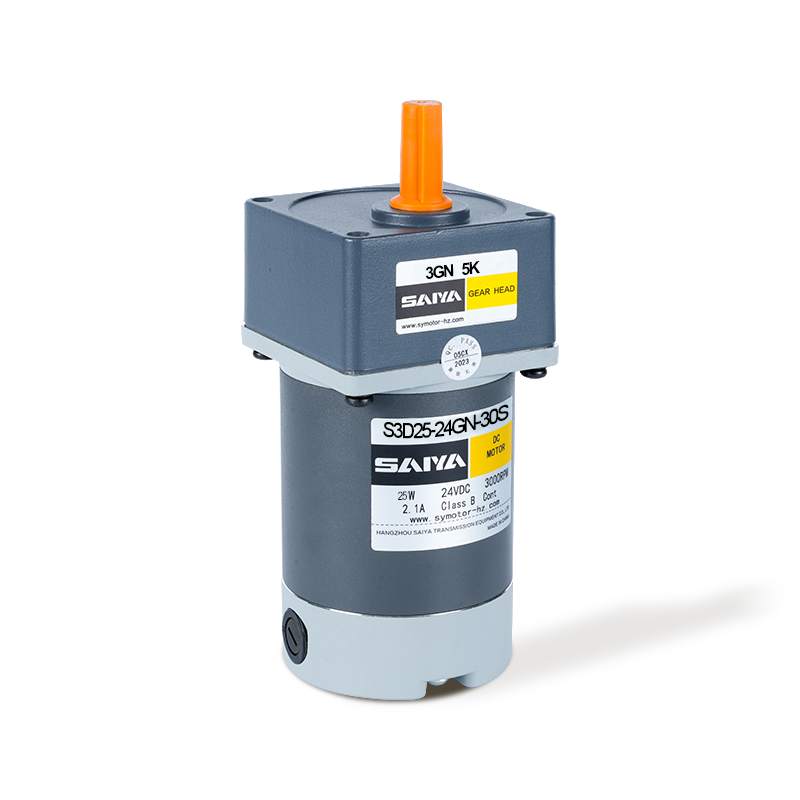

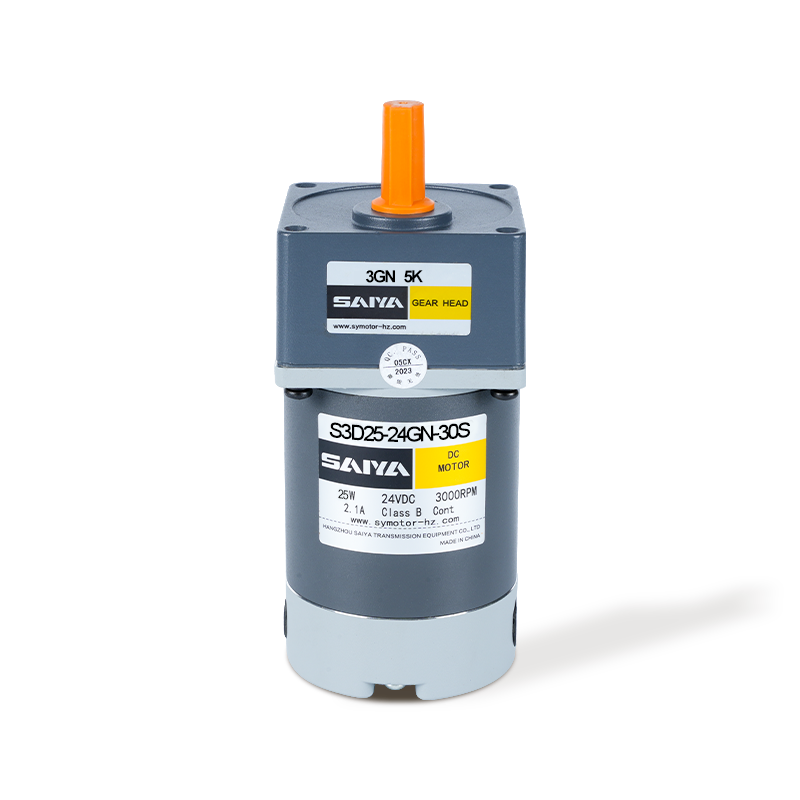

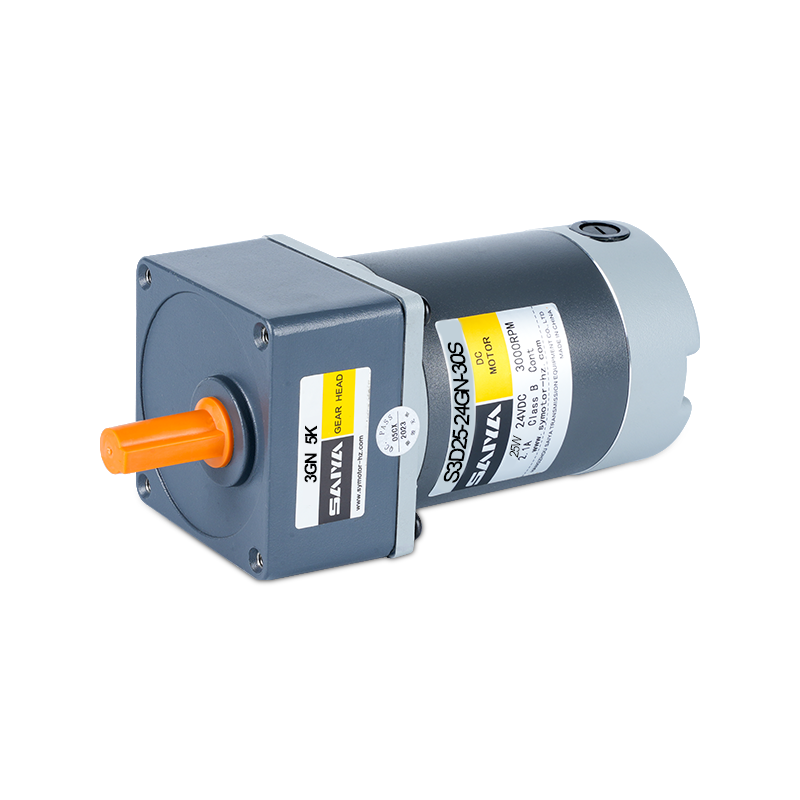

25W Børste DC Gear Motors

Spændingsstørrelse: 25W, 70mmx70mm
Driftsspænding: 12-90V
Ingen belastningsparametre: Hastighed 3100-3300 o / min
Aktuel anvendt: 0,3-1,0a
Indlæsparametre: Rotationshastighed 2700-3000 o / min
Aktuel anvendt: 0,6-3,5A
Moment: 80-88mn.m

  • 25W Børste DC Gear Motors
  • 25W Børste DC Gear Motors
  • 25W Børste DC Gear Motors
FORRIGE   |   NÆSTE

+ Kontakt os + Katalogdownload Produktvideo
ANVENDELSE AREAL
Vi er en højteknologisk virksomhed dedikeret til produktion og salg af AC-gearreduktionsmotorer, små reduktionsmotorer, servospecifikke planetariske reduktionsgear, DC børsteløse og børsteløse motorer og andre produkter.

  • Logistik -sortering

  • Automatiske robotter

  • Laserskæring

  • Adgang til kontrolport

  • Photovoltaic Power Station

  • Medicinsk udstyr

  • AGV

Produktbeskrivelse

25W Brush DC Gear Motor tilbyder høj ydeevne og tilpasningsevne, perfekt til en række industrielle og hobbyistiske applikationer. Med en rammestørrelse på 70 mm x 70 mm er denne motor designet til at passe ind i begrænsede rum uden at gå på kompromis med strømmen. Det fungerer på et bredt spændingsområde på 12-90V, hvilket giver fleksibilitet til forskellige strømkilder og kontrolsystemer.

Under betingelser uden belastning kører motoren med en hastighed på 3100-3300 o / min, hvilket tegner en strøm mellem 0,3-1,0A. Når hastigheden under belastning falder lidt til 2700-3000 o / min med et tilsvarende strømtræk på 0,6-3,5A. Denne motor leverer et drejningsmoment på 80-88mn.m, hvilket sikrer, at den kan håndtere krævende opgaver med lethed.

25W børste DC -gearmotor er ideel til applikationer, der kræver præcis hastighed og drejningsmomentkontrol. Det er velegnet til brug i robotik, automatiserede systemer, små maskiner og andre projekter, hvor pålidelighed og ydeevne er vigtige. Motorens brede spænding og nuværende intervaller forbedrer dens kompatibilitet med forskellige elektroniske controllere og effektopsætninger.

Motoriske præstationsparametre

Model Spænding Magt Parametre uden belastning Belastningsparametre Børste livet Motorvægt
Hastighed Strøm Hastighed Drejningsmoment Strøm
V W r/min EN r/min Mn.m EN H kg
S3D25-12 □ 12 25 3300 1.0
Maks. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Maks. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Maks. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Maks. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Maks. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Maks. 		2700 88 0.6 2000 1.0

Motorspænding, strøm og hastighed tilpasses i henhold til hans anmodning under den tilladte omstændighed ved vedtagelig dimension

Vi bruger W efter D i modellen til at udtrykke den eksterne børstemotor. såsom Z20W06-12Gn.lf Nej W, det betyder den standard interne børstemotor til ekstern børstemotor, du kan udskifte børsten direkte. For interne er vi nødt til at adskille motoren først.

Gear Motor-drejningsmomentbord

Model Spænding Magt Parametre uden belastning Belastningsparametre Børste livet Motorvægt
Hastighed Strøm Hastighed Drejningsmoment Strøm
V W r/min EN r/min Mn.m EN H kg
S2D10-12 □ 12 10 3200 1,0 maks. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 maks. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 maks. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 maks. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 maks. 2800 34 0.6 2000 0.7

Gearheads sælges separat. Decimal Gearheads er ikke tilgængelige.

Indtast gearforholdet i boksen (□) inden for modelnavnet.

Den farvede baggrund (□) angiver den samme roterende retning af motoren, mens andres roterende retning er modsat.

Hastigheden beregnes ved at dele motorens synkrone PED med gearatio. Den faktiske hastighed er 2% ~ 20% mindre end den viste værdi, afhængigt af størrelsen på belastningen.

For at reducere hastigheden ud over gearforholdet i tabellen skal du fastgøre et decimal gearhoved (gearforhold: 10) mellem gearhovedet og motoren. I dette tilfælde er det tilladte drejningsmoment 5nm.

Tillægsmomentenhed: opside (n.m)/Belowside (KGF.CM)

Type Gearforhold 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 Gn

Hastighed

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3Gn □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

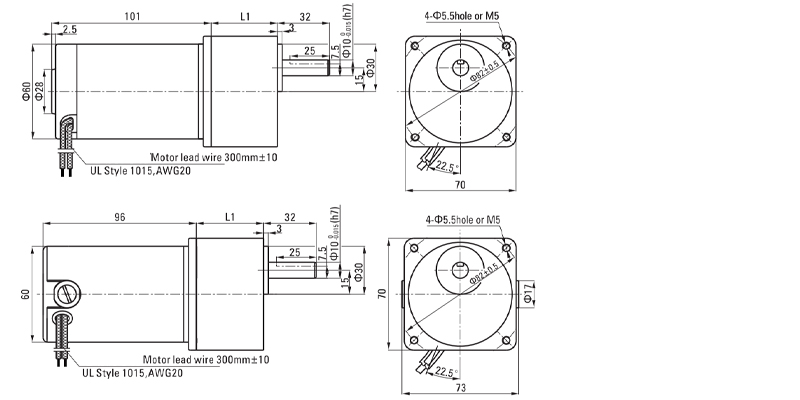

Dimensioner (enhed MM)

Monteringsskruer er inkluderet i gearhovedet.

Bly ledningstype

Vægt: Motor: 1,0 kg / gearhoved: 0,55 kg

Gearhead -model Gearforhold L1
3Gn □ k 3 ～ 18 32
25 ～ 200 42

Indtast gearforholdet i boksen (□) inden for modelnavnet.

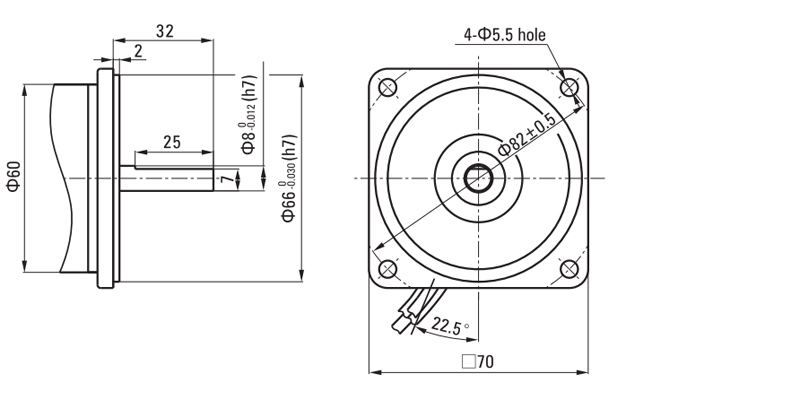

Skaftafsnit af rund aksel type

Ekskludering af vægt og skaftafsnit Motorform er den samme som for tandhjulstypen.

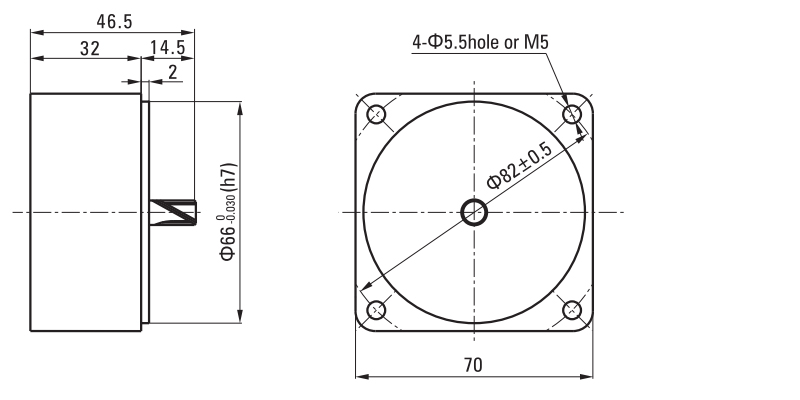

Decimal Gearhead

Kan forbindes til GN -tandhjulstypen
3GN10X
Vægt: 0,31 kg
